●贮存：闪点25℃，通风干燥处，避免日光暴晒，有效贮存12个月。 超过贮存期，经检验合格仍可使用。

产品简介：

●由含羟基树脂、改性环氧树脂、耐温颜填料、溶剂等组成，与多异氰酸酯预聚物组成的双组分重防腐漆。

主要特性：

●漆膜耐原油、95/130航空汽油、航空煤油、40#机油、120#汽油、煤油、柴油等各种石油产品，对油的质量无影响(胶质≤7毫米/100毫克)。

●漆膜具有高温性能。
●耐酸、耐碱、耐盐类的腐蚀和化工大气腐蚀。

●良好的耐磨性和耐久性。

●优异的低温固化性。

●耐溶剂、耐水性能良好。

用途：

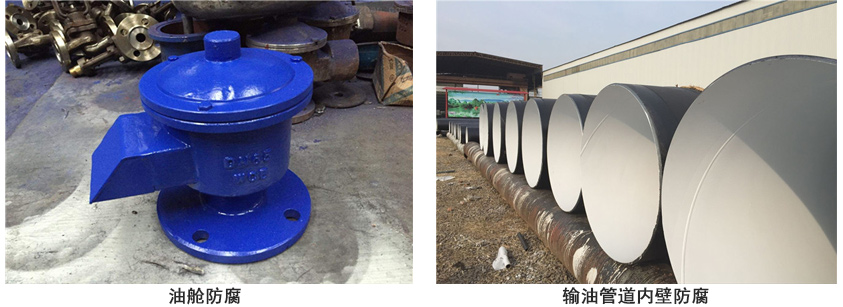

●电厂设备、原油贮罐、石油油品贮罐、油舱、输油管道内壁防腐蚀。

基本参数：

●比重：约1.10kg/L（混合后）

●适用期：（23±2℃）：6小时

●在容器中的状态：搅拌混合后无硬块，呈均匀状态

●闪点：约29ºC

●干燥时间：表干≤2h，实干≤24h，完全干燥7d

●熟化时间：0.5h(23℃±2℃)

●复涂间隔时间：

技术参数：

●耐酸性：不开裂、不起泡、不脱落（标准指标：GB/T9274-88）

●耐碱性：不开裂、不起泡、不脱落（标准指标：GB/T9274-88）

●耐油性：75#航空汽油，浸泡不开裂、不起泡、不脱落（标准指标：GB/1727-79）

涂装施工

●间隔涂刷时间≥4h/道

表面处理：

●除净油污、杂物。

●金属基材除锈：采用电工工具除锈达到St2.5级-TS3级。

施工条件：

●底材温度须高于3℃，相对湿度须小于75%。

●施工时应注意天气、温度的变化，雨、雾、雪、夏天炎热时，在强烈阳光直射下均不宜施工。

涂装施工：

●无气喷涂：喷嘴口径0.4mm-0.5mm，喷出压力20MPa-25MPa(200kg/cm²-250kg/cm²)，稀释比例0-5%。

●空气喷涂：喷嘴口径1.5mm-2.0mm，喷出压力0.3MPa-0.4Mpa

(3kg/cm²-4kg/cm²)，稀释比例10%-15%。

●辊涂：稀释比例5%-10%。

●稀释剂：专用稀释剂。

注意事项：

●超过*大涂装间隔时间，应将前道漆表面打磨粗糙后再涂装，以确保漆膜的附着力。

●该涂料属于化学反应性涂料，施工前必须充分搅拌均匀，放置一段时间进行熟化，经熟化后的涂料应在8h内用完，以免胶结浪费。

●涂料使用后包装桶必须盖严密封，否则会受潮气、醇、水的作用而变质。

●本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。

●涂覆和使用本产品的一切工作都必须根据各种有关的国家卫生、安全和环保法规与标准进行。

●如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
